磁翻板液位计 (简称液位计)是用来测量工艺生产过程中容器内的介质液位。结构简单，安装使用方便。测量范围大，功能多。耐腐蚀，能防爆。由于磁翻板转轴直接支撑在壳体的侧壁转轴座上，不但省去骨架，降低成本，而且在维修时发现哪个磁翻板损坏，直接拆下压角，取出损坏磁翻板，进行单个维修更换即可，无须全部拆卸，非常方便。

        磁翻板液位计通过气相和液相连接法兰与容器相连接。是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置,磁性透过外壳传递给翻柱显示器，推动磁翻板翻转180°两色交界处即是液面的高度?？刂菩褪窃诖欧逡何患频幕∩显黾恿舜趴乜兀诩嗖庖何坏耐贝趴乜匦藕趴捎糜诙砸何唤锌刂苹虮ň?，磁翻板液位计由现场指示部分及其辅助装置(液位控制开关和液位远传变送器)二部分组成，用户也可以单独选用现场指示部分。会发生被卡住、翻半个柱，甚至翻不动等现象，保证液位指示准确，因此极为适用。液位计与主导管抱合，并予以机械固定两者位置。由于精心设计了面板形状及其与主导管抱合的距离，可以不必再逐个进行传感器、主导管、磁性翻柱之间相对位置的调节。

         磁翻板液位计实现信号远传功能，需要加装远传4-20mA变送器，采用24V直流二线制供电与输出，变送器通过卡箍捆绑在磁翻板液位计主导管外侧，使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用和动作，电阻链值发生变化，通过转换?？榻浠牡缱栊藕抛晃?～20mADC标准信号，传输给二次仪表、PLC、DCS，从而实现液位显示、控制、调节和报警的目的。通过卡箍固定在磁翻板测量筒上；变送器盒可选择上端安装，也可选择下端安装；

           对于有需要实现现场高低液位报警与控制的要求，则需要加装报警开关，仍然是24V直流供电，输出开关量信号?？刂瓶赜筛苫晒芗暗缏纺？樽槌桑峁菇舸?、坚固耐用、带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出。通过卡箍固定在磁翻板测量筒上；固定位置可以调节，用户可以根据需求调整高度。

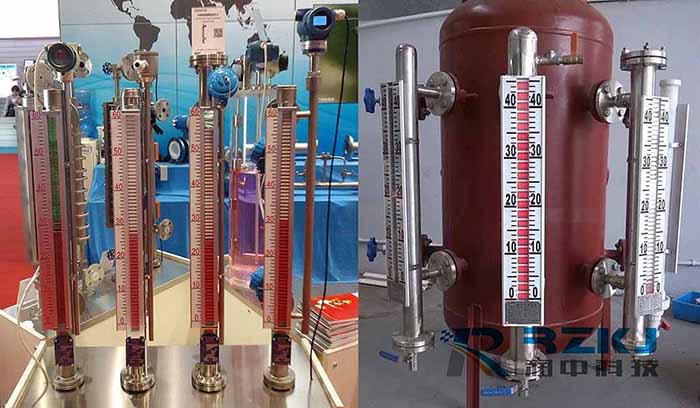

　 　磁翻板本体管采用无缝钢管，连接管处采用拉孔焊接,内部无划痕。安装方式可选择侧装和顶装，本体下端密封。磁翻板液位计有侧装和顶装二种安装方式，无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位，捆绑后的磁翻板液位计可称为远传型磁翻板液位计。制作磁翻板液位计的工艺虽然很简单，但磁翻板液位计作为计量仪表，特别是远传型磁翻板液位计，另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。
