磁翻板液位计工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片(或者双色翻柱)来显示液面的位置，具体工作原理可访问以下网址：http://www.ziqiu.com.cn/xinwenhuodong/1322.html， 里面有清楚直观的动画及描述。采用双色（白呈气相，红色呈液相）翻片显示。对于高温的介质一般使用铝制磁性翻板，常温的介质使用塑料材质的磁性翻柱即可。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广，是在测量罐区使用量大的液位仪表种类之一。

液位计下方可装上排污阀，当需要时可打开排污阀，排除污垢。而上方设有排空螺栓，需要时可旋松螺栓排除空气。

在液位计管体一侧可按用户需要加装上下限报警器，报警器分二种：
（1）RZ517/01型报警器：报警器内装有动合型（?？└苫晒?，当主体管内浮子随液位升（降）至报警设定点时，浮子内的磁钢将使干簧管闭合，发出接点信号，而当浮子随液位升（降）离开报警点后，该点信号自动撤消。
（2）RZ517/02型报警器：报警器内装有受磁耦合驱动报警开关，当浮子越过上下限报警点时，带动报警开关动作发出信号，实现液位报警或控制。报警开关具有一个?？サ愫鸵桓龀１沾サ恪２⒕哂幸何徊换指幢ň藕挪幌募且涔δ?，对生产过程中的安全运行起到了非常重要的作用。

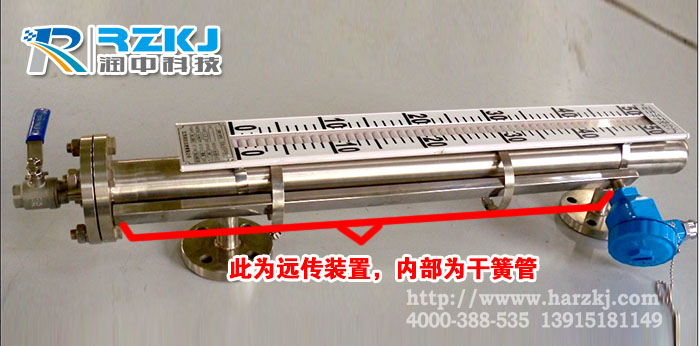

如果用户在使用时还需要进行远程观测与监控，则需要加装电远传变送器，远传输出标准4-20mA信号，以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。

如果您要采购或选型，请进入磁翻板液位计产品选购及选型详情页面：http://www.ziqiu.com.cn/cfbywj/1155.html



磁翻板液位计厂家应用须知：
l、侧装式液位计与被测容器的上下分液管间好各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm。．与交流电源同路平行铺设时，至少应保持20厘米以上的间距，好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区与介质密度有关。故不同介质有不同的盲区。
