磁翻板液位计又名磁浮子液位计，磁翻柱位计，是根据磁性耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性制成的一种专门用于液位测量的装置；实际上利用这种原理工作的液位仪表有多种形式，其中这里向各位介绍的磁翻板液位计是基本的一种产品，其他类型的各种产品还有磁敏双色液液位计、浮筒液位计等都是在其基础上的延伸；通过不同配件的组合作用，可实现在检测液位的同时我们赋予液位计更多的实用功能，比如加装干簧管远传装置可输出4-20mA标准远传信号，以达到远程监测与控制的功能；可增加高低位报警以实现高低液位的信号报警和控制；增加蒸汽夹套或真空夹套，可以增强保温性能，以适应低温易结晶介质的测量；增加防腐性材料的衬里，以达到测量有腐蚀性酸碱液体的功能。本文就磁翻板液位计的分类向大家做一个介绍。

　　一、磁翻板液位计常规分类：
　　1．按安装方式分为：底装式磁翻板液位计、侧装式磁翻板液位计、顶装式磁翻板液位计
　　2．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
　　3．按防腐蚀程度为：非防腐型磁翻板液位计、防腐型（耐腐型）磁翻板液位计
　　4．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计
　　5．按专用场合分为：液氨专用型磁翻板液位计、液化气专用型磁翻板液位计、LPG加气站专用型、卫生标准型磁翻板液位计、液体硫磺专用型磁翻板液位计、重油大罐型磁翻板液位计。

      更多关于磁翻板液位计选购及选型详细介绍，请点击以下链接>>>>>>>>>>　　

        二、磁翻板液位计结构原理：

　　1．.基本型液位计
　　液位计以磁性浮子为测量元件，浮子在测量管内随液位变化而上、下浮动，通过磁耦合作用，驱动指示器内红、蓝指示管翻转180°。液位上升时，指示管由蓝色转为红色；下降时，由红色转为蓝色，从而实现液位的双色显示。当介质温度≥300℃时，采用白、蓝色指示管。

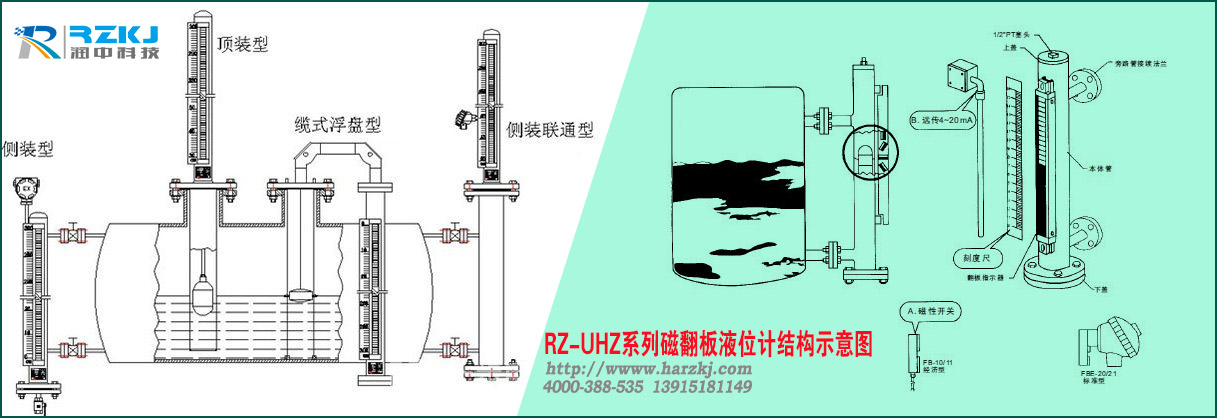

各种类型磁浮子液位计外形结构如图。

　　2．.报警器
　　报警器由干簧管和防爆接线盒组成，紧固在测量管外侧。报警器由磁性浮子驱动，输出的报警开关信号传递给二次仪表，实现远距离液位上、下限报警及灯光显示。

　　3．变送器
　　变送器由液位传感器和转换器两部分组成。传感器由装在Ф20不锈钢管内的若干干簧管和电阻组成，紧固在测量管外侧。转换器由电子?？樽槌桑沧霸诖衅鞯慕酉吆心?。
　　传感器通过磁性浮子的磁耦合作用，将液位的变化转换成电阻值的大小，经转换器转换为4~20mA.DC标准电流信号，送给二次仪表，实现远距离液位数/模显示。
