在安装插入式超声波传感器过程中有哪些注意事项
问：在安装插入式超声波传感器过程中有哪些注意事项？
答：1、测量管上定位注意（管道表面处理、保证两超声波传感器定位点通过中心线并成直线、底座焊接牢固密封垂直、球阀密封无漏水、开孔保证工具正常匀速钻孔）等等。
2、超声波传感器安装注意（安装超声波传感器时人要站在传感器的斜面并用手扶住，防止水压过大击伤人或震坏超声波传感器晶片、导向杆安装必须相对，同时平行于管道）
3、超声波传感器插入深度（指超声波传感器顶部到导向杆内侧共长270mm，安装时必须减去管道壁厚及衫里）。

如何正确选择超声波流量计测量安装位置
问：如何正确选择超声波流量计测量安装位置
答：正确选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：
1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；
2、选择管材应均匀致密，易于超声波传输的管段；
3、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D；
4、安装点上游距水泵应有30D距离；
5、流体应充满管道；

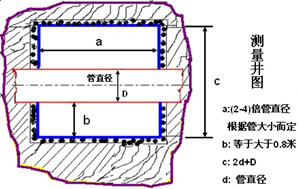

6、管道周围要有足够的空间便于现场人员操作，地下管道需做测试井，测试井如下：


什么样的工况下，选用插入式超声波流量计
问：什么样的工况下，选用插入式超声波流量计？
答：1）管道直径较大时；
       2）有紧密内衬时；
       3）管内结垢严重时；
       4）管材为超声波的不良导体时（如铸铁管、水泥管等）；
       5）外夹式超声波传感器达不到要求的信号强度或测量不稳定时
       6）被测管的测量部位长时间处于积水状态时

本文由润中仪表科技有限公司整理发布。
